概要

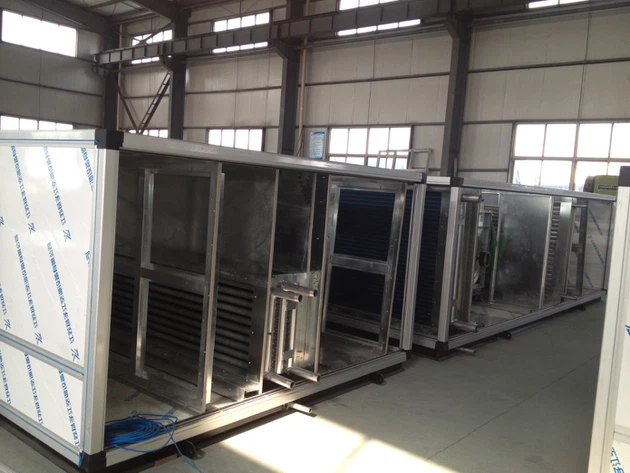

エアハンドリングユニット (AHU)暖房、換気、空調 (HVAC) システムの重要なコンポーネントであり、空気の調整と循環を担当します。 AHU は、屋内の空気の質と快適さを維持するために、商業ビル、産業施設、病院、集合住宅などのさまざまな用途に使用されています。

パラメータ

冷却、水量、耐水性

冷却条件：入口空気乾球温度27度、湿球温度19.5度、入口水温度7度、出口水温12度

モデル	2列パイプ			4列パイプ			6列パイプ			8列パイプ
モデル	冷却(KWの	水量(m3/h)	耐水性 (KPa)	冷却(KW)	水量 (m h)	耐水性 (KPa)	冷却(kW)	水量 (m³/h)	耐水性 (KPa)	冷却 (KWの	水量 (m³/h)	耐水性(KPa)
ZK-05	18.8	3.23	10.1	29.4	5.01	9.76	37.8	6.49	16.99	45.7	7.85	10.44
ZK-10	34.7	5.89	10.5	58.6	10.35	11.65	75.4	12.96	10.08	91.2	15.70	12.82
ZK-15	53.4	9.16	9.8	87.9	15.08	7.21	113.1	19.5	12.11	136.8	23.52	15.12
ZK-20	70.6	12.14	9.8	117.3	20.16	8.25	150.8	26.21	14.07	182.4	31.96	17.48
ZK-25	92.9	15.83	11.6	146.1	25.12	10.24	188.1	33.90	11.77	227.5	39.11	14.76
ZK-30	113.6	19.2	11.8	175.2	30.12	11.16	225.6	38.90	13.10	273.4	47.00	16.28
ZK-40	144.4	24.82	12.4	232.8	40.03	12.93	300.2	51.61	15.73	362.2	62.27	19.20
ZK-50	180.5	30.61	10.4	292.3	50.25	7.47	375.3	64.52	17.00	435.80	74.93	15.70
ZK-60	216.6	37.24	9.4	349.2	60.04	7.47	450.3	77.42	17.00	544.80	93.67	15.70
ZK-80	287.2	49.1	9.1	464.6	79.88	8.5	598.4	102.89	19.5	724.8	124.62	17.9
ZK-100	357.0	61.38	9.5	578.2	99.41	8.5	746.5	128.35	19.5	904.2	155.46	17.9
ZK-120	428.4	73.65	9.5	693.6	118.91	8.5	895.2	153.91	19.5	1084.8	186.51	17.9
ZK-160	591.2	101.65	11.2	921.6	158.48	10.3	1190.4	204.67	20.1	1443.2	255.93	32.4
ZK-200	740.1	127.25	12.8	1152.2	199.3	13.1	1488.1	255.86	26.4	1804.3	310.22	42.4

注: 向かい風速度 2.5m/s におけるユニットの性能パラメータ

冷却条件補正係数

異なる入口空気温度と水温での冷却能力と水流量の補正係数 K1

気温		水温程度
湿球温度	乾球温度	5/10	6/11	7/12	8/13	9/14
17	19-27	0.83	0.76	0.67	0.62	0.57
18	20-30	0.94	1.85	0.76	0.68	0.58
19	21-31	1.07	0.97	0.88	0.79	0.71
19.5	21-33	1.15	1.06	1.00	0.86	0.78
20	22-33	1.20	1.10	1.03	0.90	0.81
21	23-36	1.34	1.24	1.14	1.03	0.93
22	24-39	1.48	1.38	1.28	1.18	1.07
23	25-42	1.63	1.53	1.43	1.32	1.22
24	26-45	1.79	1.69	1.59	1.47	1.36
25	27-48			1.75	1.64	1.53
26	28-48			1.92	1.81	1.70
27	29-48			2.09	1.98	1.87
28	30-50			2.26	2.16	2.05
29	31-52			2.40	2.32	2.2

異なる入口空気温度と水温での冷却能力と水流量の補正係数 K3

向かい風速	2.0	2.3	2.5	2.7	3.0	3.3	3.5
係数	0.9	0.96	1.0	1.04	1.1	1.16	1.2

異なる入口空気温度と水温での耐水性の補正係数 K2

気温		水温程度
湿球温度	乾球温度	5/10	6/11	7/12	8/13	9/14
18	20-30	0.90	0.74	0.60	0.49	0.36
19	21-31	1.13	0.95	0.77	0.65	0.54
19.5	21-33	1.35	1.15	1.00	0.78	0.63
20	22-33	1.41	1.20	1.05	0.82	0.67
21	23-36	1.72	1.49	1.27	1.06	0.86
22	24-39	2.08	1.82	1.57	1.34	1.12
23	25-42	2.48	2.20	1.93	1.66	1.14
24	26-45	2.95	2.62	2.33	2.03	1.76
25	27-48			2.78	2.46	2.16
26	28-48			3.30	2.94	2.60
27	29-48			3.80	3.50	3.12
28	30-50			4.14	4.10	3.70
29	31-52			4.14	4.10	3.70

異なる入口空気温度および水温での耐水性の補正係数 K4

向かい風速	2.0	2.3	2.5	2.7	3.0	3.3	3.5
係数	0.81	0.92	1.0	1.07	1.17	1.26	1.32

追伸：1.上記補正係数は各ユニットの平均値に基づいて決定されます。小さな単位 (05 ～ 15) の場合は、0.95 を掛けます。大きな単位 (50-200) の場合は 1.08 を掛けます。
2.上記補正係数はおおよその値であり、参考値です。

異なる風速、吸気温度、水温条件下での補正:

実際の冷却能力= 表 1 × K1 × K3 による冷却能力
実際の水の流れ= 表 1 × K1 × K3 からの水の流れ
実際の耐水性= 表 1 × K2 × K4 による耐水性

例：YG-20 エアコンを選択すると、冷却コイルの面風速は 2.5 m/s です。表1によれば、冷却能力は150.8kW、水流量は26.21m3/h、耐水性は14.07kPaです。入口空気乾球温度 27 度、湿球温度 21 度、入口水温度 7 度、出口水温 12 度のときの実際の冷却能力、水流量、耐水抵抗を求めます。

解決：表 K1 から、補正係数 K1=1。14.表 K2 より、補正係数 K2=1.27。
したがって：

実冷却能力(Q)= 標準状態の冷却能力 × K1=150.8 × 1.14=171.91 kW

実水流量(V)= 標準状態の水量 × K1=26.21 × 1.14=29.88 m3/h

実耐水性（P）= 標準状態の耐水性 × K2=14.07 × 1.27=17.87 kPa

暖房、水量、耐水性

加熱条件：空気入口温度15度、水入口温度60度

モデル	2列パイプ			4列パイプ			6列パイプ			8列パイプ
モデル	加熱（KW)	水量 (m/h)	耐水性 (KPa)	加熱 (KWの	水量 (んー)	耐水性 (KPa)	加熱 (KWの)	水量 (m³h)	耐水性 (KPa)	加熱(KWの)	水量 m/h)	耐水性 (KPa)
ZK-05	34.1	3.23	10.1	50.6	5.01	9.76	59.2	6.49	16.99	77.1	7.85	10.44
ZK-10	67.1	5.89	10.5	99.8	10.35	11.65	124.8	12.96	10.08	151.0	15.70	12.82
ZK-15	101.8	9.16	9.8	149.7	15.08	7.21	173.5	19.5	12.11	205.1	23.52	15.12
ZK-20	135.6	12.14	9.8	199.0	20.16	8.25	248.8	26.21	14.07	289.3	31.96	17.48
ZK-25	168.7	15.83	11.6	249.5	25.12	10.24	311.2	33.90	11.77	353.3	39.11	14.76
ZK-30	202.6	19.2	11.8	304.5	30.12	11.16	380.9	38.90	13.10	448.3	47.00	16.28
ZK-40	270.4	24.82	12.4	399.2	40.03	12.93	480.8	51.61	15.73	592.4	62.27	19.20
ZK-50	337.3	30.61	10.4	512.3	50.25	7.47	556.8	64.52	17.00	641.8	74.93	15.70
ZK-60	404.7	37.24	9.4	609.4	60.04	7.47	581.2	77.42	17.00	766.8	93.67	15.70
ZK-80	539.5	49.1	9.1	796.0	79.88	8.5	386.2	102.89	19.5	1006.0	124.62	17.9
ZK-100	674.5	61.38	9.5	985.1	99.41	8.5	1127.6	128.35	19.5	1272.3	155.46	17.9
ZK-120	808.9	73.65	9.5	1185.9	118.91	8.5	1362.5	153.91	19.5	1533.6	186.51	17.9
ZK-160	1077.8	101.65	11.2	1576.0	158.48	10.3	1688.4	204.67	20.1	2083.2	255.93	32.4
ZK-200	1346.2	127.25	12.8	1970.8	199.3	13.1	2032.7	255.86	26.4	2606.2	310.22	42.4

注1. 向かい風速2.5m/sにおける本機の性能参考値です。
2. コイルはホットおよびコールド用途の二重目的コイルです

利点

フレームは四方を加圧ストリップで固定し、内部と外部の金属素材を完全に分離し、熱橋がまったくない設計となっています。このデザインは国家特許を取得しています。
ファン軸受には潤滑式精密ボールベアリングを使用し、軸受外周シールリングには耐熱性があり、振動やメカニカルノイズを吸収するポリアミドゴムを採用しています。浄化シリーズの空調ファンのインペラは高品質の鋼板で作られており、必要に応じて後方に湾曲したブレードで構成されており、その結果、特定の空力形状が得られ、効率が向上し、騒音レベルが低くなります。
このコイルは銅管フィン構造を採用しており、機械的または油圧膨張によって銅管がアルミニウムのフィンにしっかりと結合され、最小限の接触熱抵抗と最適な熱伝達性能が保証されます。
ドレンドレンパンは高品質鋼板またはオプションでSUS304（ステンレス304）を使用し、発泡ポリウレタンを充填した2層構造となります。傾斜のあるデザインは凝縮水の排水を促進し、国家特許を取得しています。
このシステムには、フィルターの初期抵抗と最終抵抗を監視する差圧計を備えた初期、中効率、および高効率の濾過セクションが含まれており、フィルター交換のための科学的データを提供します。このシステムは、特定の要件に応じて、一次、中、高効率フィルターに加え、光水素イオン化フィルター、高電圧静電フィルター、および電子浄化フィルターを使用して構成できます。

ブロワー：ブロワーベアリングは潤滑された精密ボールベアリングを使用し、ベアリングの外側シールリングは高温に耐性があり、振動や機構ノイズを吸収できるポリアミドゴムで作られています。浄化シリーズエアコンファンの羽根車は高品質の鋼板で作られており（必要に応じて後傾羽根車が構成されます）、空気力学の特定の形状により一致し、高効率と低騒音を備えています。

表面冷却器：銅管とアルミシート構造を採用。銅管とアルミニウムシートは機械的または水圧による膨張によってしっかりと結合され、1.6Mpaの空気圧によってテストされ、最小の接触熱抵抗が確保され、最良の熱伝達効果が得られます。凝縮水トレイは高品質の鋼板またはSUS304で作られ、ポリウレタンフォームが充填された二重層であり、国家特許を取得した凝縮水の排出に役立つスロープ設計です。
