概要

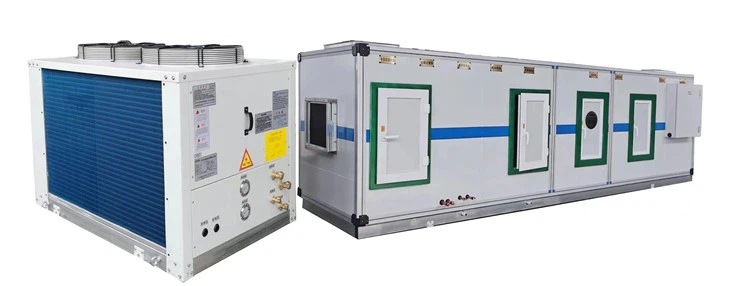

A 水平空気取り扱いユニット（AHU）は、ユニットを水平に移動する水平設備用に設計されたHVAC機器です。加熱、冷却、加湿、除湿、空気ろ過など、すべての重要な空気取り扱い機能を統合します。この設計は、スペース節約または最適化されたインストールレイアウトが必要な建物に最適です。

				AZRF8	AZRF15	AZRF22	AZRF30	AZRF35	AZRF45	AZRF60	AZRF70	AZRF90	AZRF120	AZRF150	AZRF180	AZRF210	ZRF240 a	ZRF270	AZRF300	AZRF360
				azjrf8	azjrf15	azjrf22	azjrf30	azjrf35	azjrf45	azjrf60	azjrf70	azjrf90	azjrf120	azjrf150	azjrf180	azjrf210	azjrf240	azjrf270	azjrf300	azjrf360
ACユニットのパフォーマンスパラメーター	冷却能力	KW		8	15	22	29	35	45	60	70	90	120	150	180	210	240	270	300	350
	加熱容量	KW		8	15	22	29	35	45	60	70	90	120	150	180	210	240	270	300	350
	気流	m³h		1500	3000	4500	6000	7000	8000	10000	13000	15000	20000	23000	26000	32000	40000	46000	50000	60000
	外圧	PA		300/700	300/700	300/800	300/800	300/800	300/850	300/850	300/900	300/900	300/900	300/900	400/1000	400/1000	400/1000	400/1000	400/1000	400/1000
	ユニットノイズ	DB（a）		60/70	62/72	68/76	69/77	70/77	71/78	7178	72/78	72/80	71/79	73/80	74/81	75/82	75/82	76/83	77/84	78/85
	補助電気加熱	KW		4	6	8	10	12	15	16	22	25	30	40	45	50	60	65	70	84
	温度範囲と精度			18-25度±1.0-2.0度
	電源			380V50Hz三相四wireシステム
	総単位容量	KW		7.5/7.951	206/13.15	16.5/17.8	21/23	25/26.5	31/33.5	40/43	49/54	58/62	76/80	95/99	107114	135/142	154/165	174/182	194/201	225/240
冷却システム	コンプレッサー	タイプ		完全に囲まれたスクロールタイプ												半閉鎖された積分ネジ型
		量		1		2							4		6	1
		パワー（kw）		2.25	3.75	6	7.5	9	11.25	15	18.5	22.4	30	37.6	45	52.7	52.4	64.7	68	75
	冷媒	タイプ		R22
	蒸発器	タイプ		アルミニウムフィンタイプの銅管
	屋外ユニット	モデル		3hpn	5hpn	8hpn	10hpn	12hpn	15hpn	20hpn	24hpn	30hpn	40hpn	48hpn	60hpn	72hpn	80hpn	96hpn	100hpn	120hpn
		量		1									2		3	1
		ファンパワー（KW）		0.6	1.2	0.75	1.1	1.1	1.5	2.2	3	3	4.4	5	6	6.6	6.6	6.6	12	12
サイズ		長さ m m	ミキシングセクション	600	600	600	600	600	600	600	600	800	800	800	800	1000	1000	1000	1000	1000
			一次効果セクション	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400
			冷却コイル排水セクション	600	600	600	600	600	600	600	600	600	600	600	600	600	600	600	600	600
			加熱セクション	300	300	300	300	300	300	300	300	300	300	300	300	300	300	300	300	300
			加湿セクション	600	600	600	600	600	600	600	600	600	600	600	600	600	600	600	600	600
			ファンセクション	1100	1300	1300	1300	1300	1300	1450	1650	1650	1750	1750	1850	2000	2200	2400	2400	2500
			中央セクション	800	800	800	800	800	800	800	800	800	800	800	800	800	800	800	800	800
			中程度の効果セクション	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400
			空気供給セクション	600	600	600	600	600	600	600	600	800	800	800	800	1000	1000	1000	1000	1000
		幅（mm）		800	900	1000	1200	1200	1400	1500	1500	1850	1850	2000	2200	2200	2500	2800	2800	3100
		高さ（mm）		800	900	900	1200	1200	1200	1400	1400	1500	1600	1800	1800	1800	2200	2200	2500	2500
エアフィルター		タイプ		初期効果媒体効果
遠心ファンのパワー		KW		0.75/1.1	1.1/2.2	1.5/3.0	2.2/4	3/4.4	3.0/5.5	417.5	5.5/11.0	7.5/11.0	11.0/15	1.0/15	/18.5	15.0/22	8.5\|30	022/30	30.0/37	30.0/45
重さ		kg		300	450	540	730	700	820	920	1150	1400	1800	000	2200	2400	2600	2900	3100	3300

空気条件を返す：

冷却：入口空気乾燥球の温度は27度で、湿球温度は19.5度です。インレットの水温は7度で、入口と出口の間の水温差は5度です。
加熱：インレットの空気乾燥球の温度は15度です。お湯の入口温度は60度です。

新鮮な空気条件：

冷却：入口空気乾燥球温度は34度、湿球温度は28度です。インレットの水温は7度で、入口と出口の間の水温差は5度です。
加熱：入口空気乾燥球温度は-4度です。お湯の入口温度は60度です。

重要な機能

スペース効率：Horizontal Ahusは、天井、屋根裏部屋、または機械室などのスペースに設置するために設計されています。コンパクトな水平レイアウトにより、水平スペースの使用が最大化され、床面積が制限されている場合やフロアプランのレイアウトが最適化されるアプリケーションに最適です。
統合システム：これらのユニットは通常、ファン、加熱および冷却コイル、フィルター、制御システムなどのコンポーネントを単一のパッケージに統合します。この統合設計により、インストールとメンテナンスが簡素化され、すべてのコンポーネントの調整された動作が確保されます。
多機能性：水平Ahusは、大気暖房、冷却、加湿、除湿、ろ過など、さまざまな空気処理タスクを処理します。それらの汎用性により、さまざまな建物や環境の多様なニーズを満たすことができます。
高効率：近代的な水平Ahusには、可変速ファン、高効率熱交換器、スマート制御システムなどの省エネ技術が組み込まれています。これらの機能は、エネルギー効率を高め、運用コストを大幅に削減します。
静かな操作：これらのユニットには、多くの場合、騒音を減らす機能が装備されており、最小限の運用騒音を確保し、オフィス、病院、学校などの騒音に敏感な環境に適しています。
簡単なメンテナンス：Horizontal Ahusは、メンテナンスを容易に念頭に置いて設計されており、通常は内部コンポーネントに迅速にアクセスできる取り外し可能なパネルまたはドアを備えています。これにより、通常の維持費が容易になり、メンテナンス時間とコストが削減され、信頼できるシステム操作が保証されます。
柔軟な構成：さまざまな構成オプションを提供し、異なる気流速度、ろ過レベル、加湿方法などの特定の要件に基づいて調整を可能にします。この柔軟性により、幅広いアプリケーションに適しています。
