ちょっと、そこ！水平ファンコイルユニットのサプライヤーとして、私はしばしばこれらのユニットのパイプを接続する方法について尋ねられます。これはインストールプロセスの重要なステップであり、それを正しくすることで、ファンコイルユニットのパフォーマンスに大きな違いをもたらすことができます。それでは、それに飛び込みましょう！
基本を理解する
パイプの接続を開始する前に、水平ファンコイルユニットとは何か、どのように機能するかを理解することが重要です。これらのユニットは、コイルを通して水を循環することにより、加熱または冷却を提供するように設計されています。ファンは、水温に応じて、コイルの上に空気を吹き、加熱または冷却します。

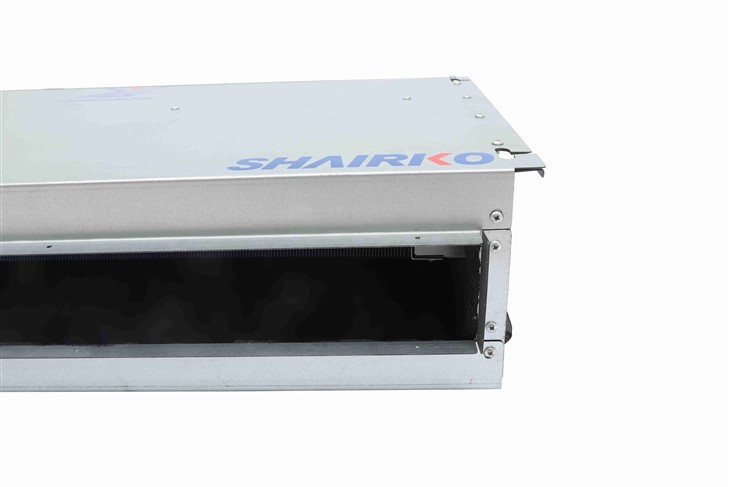

利用可能なファンコイルユニットにはさまざまな種類があります。壁に取り付けられたファンコイルユニット、冷却および加熱ファンコイルユニット、 そして天井マウントファンコイルユニット。しかし、このブログでは、水平のブログに焦点を当てています。
必要なツールと材料
まず最初に、必要なすべてのツールと材料を収集します。必要です：
- パイプカッター：パイプを適切な長さにカットします。
- パイプレンチ：パイプ接続を締めるため。
- シーラント：漏れを防ぐため。
- パイプ：ユニットに適したサイズとタイプのパイプがあることを確認してください。通常、銅またはPEXパイプが使用されます。
- フィッティング：パイプを接続するための肘、ティー、カップリングなど。
段階的なパイプ接続プロセス
ステップ1：パイプを準備します
パイプを適切な長さまで測定して切断することから始めます。パイプカッターを使用して、きれいなカットを作成します。切断後、脱線ツールを使用して、パイプ内の粗いエッジを削除します。これにより、システムを通る水の滑らかな流れが保証されます。
ステップ2：供給パイプと返品パイプを接続します
ほとんどの水平ファンコイルユニットには、供給パイプとリターンパイプに2つの接続があります。供給パイプは熱いまたは冷たい水をユニットに持ち込み、返品パイプは水をソースに戻します。
供給パイプをファンコイルユニットの入口に接続します。カップリングのようなフィッティングを使用し、スレッドにシーラントを適用します。次に、パイプレンチを使用して接続を締めます。ぴったりとしていることを確認してください。ただし、パイプやユニットに損傷を与える可能性があるため、過度に締め付けないでください。
リターンパイプについても同じことを行い、ユニットの出口に接続します。すべての接続が安全であり、水が漏れる可能性のあるギャップがないことをダブルチェックします。
ステップ3：凝縮液ドレンパイプを取り付けます
ファンコイルユニットは、空気を冷却すると凝縮液を生成します。この水を取り除くには、凝縮液排水管を取り付ける必要があります。ドレンパイプをユニットの凝縮液アウトレットに接続します。セットアップに応じて、柔軟なホースまたは剛性パイプを使用できます。
水が自由に流れるように、排水管が下に傾斜していることを確認してください。レベルを使用して勾配を確認できます。パイプが正しく傾斜していない場合、凝縮液はバックアップして、水害やカビの成長などの問題を引き起こす可能性があります。
ステップ4：システムを圧力テストします
すべてのパイプが接続されたら、圧力テストを行う時が来ました。システム内のすべてのバルブを閉じて、水で満たします。圧力計を使用して圧力を監視します。ユニットの推奨レベルまで圧力を徐々に増やします。
パイプ接続の漏れを確認してください。漏れを見つけた場合は、給水をオフにして接続を締めたり、より多くのシーラントを適用したりします。漏れがなくなるまで圧力テストを繰り返します。
ヒントとコツ
- パイプのラベル：パイプの接続を開始する前に、供給、返品、ドレインパイプのラベルを付けます。これにより、後で問題をトラブルシューティングしやすくなります。
- 適切なサポートを使用してください：パイプが適切にサポートされていることを確認して、垂れ下がったり振動したりしないようにしてください。パイプハンガーまたはブラケットを使用して、パイプを所定の位置に保持できます。
- メーカーの指示に従ってください：すべての水平ファンコイルユニットは異なるため、パイプ接続に関するメーカーの指示に従うことが重要です。これにより、ユニットが正しく安全に機能することが保証されます。
一般的な問題のトラブルシューティング
すべての手順に正しく従っていても、いくつかの問題に遭遇する可能性があります。いくつかの一般的な問題とそれらを修正する方法は次のとおりです。
- リーク：漏れがあることに気付いた場合は、最初にパイプの接続を確認してください。ゆるい接続を締めるか、より多くのシーラントを塗ります。漏れが続く場合は、パイプに亀裂がある可能性があり、それを交換する必要があります。
- 水の流れはありません：ユニットを通る水が流れない場合は、バルブをチェックして、それらが開いていることを確認してください。また、パイプに閉塞があるかもしれません。破片を削除するためにシステムを洗い流してみてください。
- 凝縮液の問題：凝縮液が適切に排出されていない場合は、排水管の勾配を確認してください。下に傾斜していることを確認してください。また、排水管に詰まります。排水ヘビまたは真空を使用して、閉塞をきれいにします。
結論
水平ファンコイルユニットのパイプを接続すると、最初は気が遠くなるように思えるかもしれませんが、適切なツール、材料、知識を使用すると、管理可能なタスクです。このブログで概説されている手順に従って、ヒントとトラブルシューティングのアドバイスを念頭に置いておくことで、インストールを成功させることができます。
水平ファンコイルユニットの市場にいる場合、またはパイプ接続プロセスについて質問がある場合は、お気軽にご連絡ください。私たちはあなたがあなたの暖房と冷却のニーズに最適な選択をするのを助けるためにここにいます。詳細については、購入交渉を開始するには、お問い合わせください。
